S249北復線月亮山大橋改建工程位于安徽省宿松縣陳漢鄉，設計橋梁全長126米，橋面鋪裝：10厘米瀝青混凝土+防水層+8厘米C40防水混凝土。橋面寬度：0.5米（護欄）+1.75米（慢行道）+2*3.75米（行車道）+1.75米（慢行道）+0.5米（護欄），全寬12.0米。橋梁上部構造：采用6*20m先簡支后連續預應力鋼筋混凝土組合箱梁；橋梁下部結構采用柱式墩，肋板/柱式臺，樁基礎。
工程設計單位為浙江潤浩城市建設設計有限公司。根據《安徽省區域地質志》，擬建場地區域?qū)贀P(yáng)子地層區、下?lián)P子地層分區、宿松地層小區，上覆第四紀松散堆積物及河流沖積物，以卵石土為主，下伏基巖為下元古界蒲河組（Pt1p）地層，巖性以斜長片麻巖為主。根據野外編錄、現場調查，參考收集的資料，現將擬建場地地層分為5層，自上而下分別敘述如下：
①層填筑土：雜色，潮濕或濕，稍密或中密，為雜填土，上段主要成分為砂土，下段為碎石或塊石與混凝土分層漿砌，局部含少量有機腐殖質。鉆孔揭露層厚3.80～8.60m，層底高程68.60～78.00m。
②層淤泥：青灰色，飽和，軟塑，含大量有機腐殖質，有腥臭味，局部含少量碎礫石，切面粗糙，干強度低，韌性低。鉆孔揭露層厚0.50～1.70m，層底高程66.60～67.90m。
③層卵石土：雜色，飽和，稍密～中密，不均勻，粗顆粒骨架成分為卵石及少量礫石，粒徑2.0～14.0cm，磨圓度中等，細顆粒填充物為中粗砂，局部混較多黏粒，鉆孔揭露層厚2.60～4.60m，層底高程63.30～65.50m。
④層中風化片麻巖：灰白～灰黃色，稍濕，片麻狀結構，層狀構造，風化程度中等，巖石結構較完整，節理及裂隙較發育，取芯呈碎塊狀或少量柱狀，巖質稍硬，巖芯采取率為30.1%，RQD 值為14.2%，鉆孔揭露層厚0.60～3.10m，層底高程62.00～76.40m。
⑤層微風化片麻巖：灰黑色或雜色，稍濕，片麻質結構，層狀構造，風化程度低，巖石結構完整，局部節理及裂隙稍發育，取芯呈短柱狀或長柱狀，巖質較硬或堅硬，巖芯采取率為88.4%，RQD 值為64.8%，本次勘察未揭穿該層。

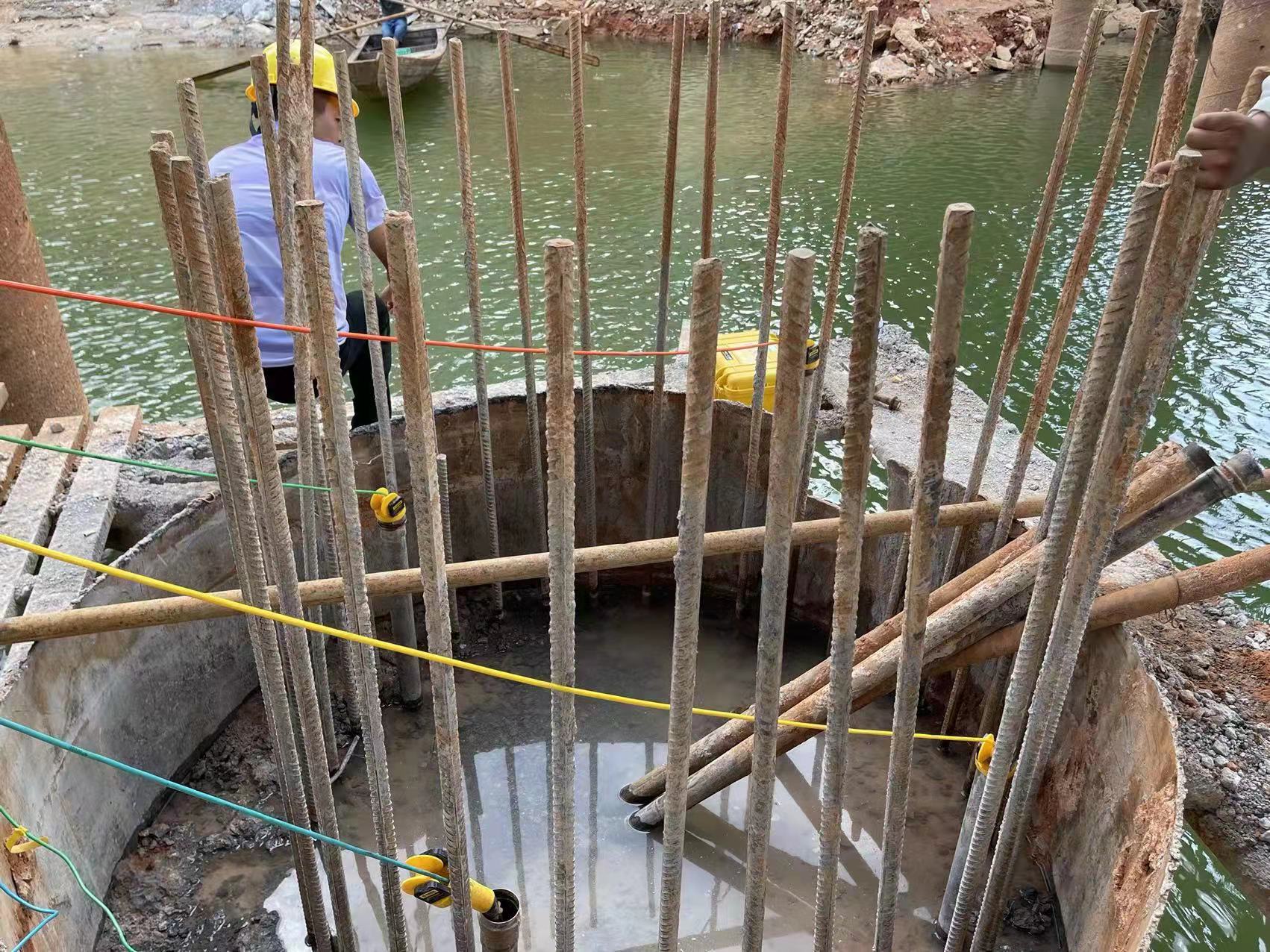

為了評價該工程鉆孔灌注樁的樁身完整性，受宿松縣公路管理服務中心的委托，本公司于2022年6月11日起組織專業技術人員對該項目0#臺、1#墩、5#墩、6#臺的10根樁基進行了現場檢測。
本公司依據《公路工程質量檢驗評定標準 第一冊 土建工程》（JTG F80/1-2017）及委托方要求對每根樁基進行完整性檢測，并結合場地的巖土工程特征、成樁工藝、施工記錄和設計樁型綜合分析判定。
